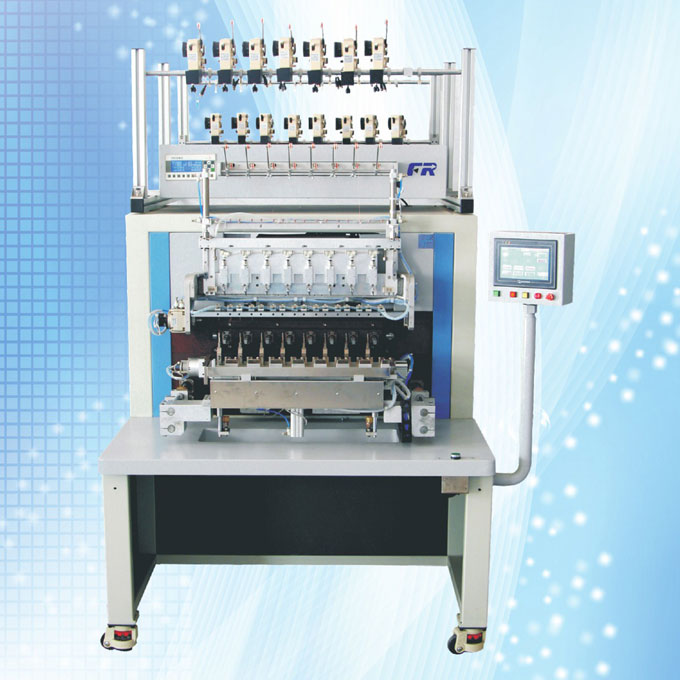

當前位置：全自動八軸繞線機FM7008-BT(初次級一體）
發表時間：2017-11-25 00:00 閱讀次數：1513
●八軸繞線機在標準機基礎上可以實現很多功能，初級次級一次性完成繞性，減少了一次上下料的時間，效率提高了。
●絞線機可以與繞線機獨立分開，可移植到其它的機臺上實現絞線功能，操作更具人性人、更直觀，可分解和調整絞線的每個動作，以實現效率和穩定性。 (避免了行業內絞線過程共通的缺點)
●繞線程序使用軟件具有可選擇性：亂平繞線(標準層繞)、整列繞線(同數異數繞線)、可變幅寬繞線(汽車升壓線圈)，操作簡單，操作界面中文化，功能鍵及I／O直接可在屏上操作。
●主零部件全進口，精度高、剛性好、高效率。設計人性化，結構緊湊合理
規格參數
|
主軸數量No.ofspindles
|
8軸
|
|
主軸轉數Spindle speed
|
10000RPM(正、逆轉任意設定）
|
|
主軸角度Spindle angle 360°
|
360°任意設定（精確到0.1°）
|
|
適用線徑范圍Available wire gauge
|
Φ0.025~1.0mm(Φ0.3以上選用氣壓剪刀裝置）
|
|
各軸移動范圍Each axis moving range
|
X軸（前后）;0-150mm'Y軸（左右）:0-110mm;Z（上下）；0-60mm;X2(伺服線夾前后）0-150mm
|
|
可適用張力器Optional tension type
|
機械、電磁、伺服供選擇
|
|
最大卷徑Max.coiling diameter
|
Φ65mm
|
|
最大卷幅Max.coiling width
|
130mm
|
|
纏繞端子Bind
|
水平、垂直（45°可選項）
|
|
空氣壓力Pressurized air
|
0.35~0.6MPa
|
|
空氣消費Air consumption
|
2Nm/min
|
|
機械尺寸Machine dimension
|
1450(L)*1200(W)*1650(H)
|
|
機械重量Machine weight
|
380KG
|
|
多股絞線機
|
|
|
絞線范圍Avaiable wire gauge
|
0.03~0.2mm
|
|
股數范圍Strangd wire gauge
|
3~17(奇數股）
|
|
絞線長度Strand length
|
100~350mm
|
|
絞線速度Strand speed
|
6000RPM
|
選擇裝置
根據產品的需求，可進行選配以下的裝置：
●張力器/絞線機
●氣壓剪刀
●第三壓線裝置
●雙線并繞
●自動上下料裝置
●BOBBIN檢測裝置
●自動包膠帶裝置
●自動包膠帶裝置
