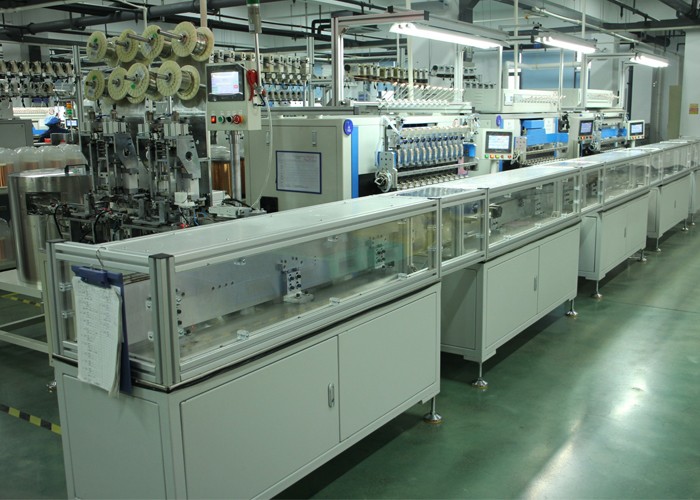

當前位置：二十四軸線圈生產線：FAWM-3624T
發表時間：2020-07-24 00:00 閱讀次數：2333
●全自動繞線機流水線主要由插針、繞線、蘸錫三大部分組成。 ●集自動插針、自動上下料、自動繞線、自動捻線、自動蘸錫、自動打彎、自動檢測、自動裝盤等功能于一體的全自動繞線機。
●繞線機系七軸聯動，繞線圈數精確，繞線速度可調。蘸錫機系三軸聯動，蘸錫溫度380-550℃，溫度控制精度±1℃，蘸錫液面自動檢測和自動補償。
●主零部件全進口，精度高、剛性好、高效率。設計人性化，結構緊湊合理
規格參數
| 主軸數量No.of spindles | 24軸 |
| 主軸間距Spindle spacing | 36mm(依主軸間距而定） |
| 主軸轉速Spindle RMP | 標準：9000RMP MAX:12000RMP |
| 繞線線徑Winding wire diameter | Φ0.02-Φ0.3 |
| 控制系統 Control system | 安川控制器 |
| 控制軸數No.of controlled spindles | 7軸 |
| 主軸電機功率 Spindle motor power | 3KW |
| 電機總功率Total motor power | 6.5KW |
| 氣源 Air source | 0.4-0.6MPA |
| 最大回轉直徑 Max.rotating diameter | Φ28mm |
| 電源 Power supply | 三相380V,50HZ |
| 功能Functions |
集自動插針、自動上料、自動繞線、自動送料 自動蘸錫、自動打彎、自動檢測、自動下料、自動裝盤、張緊力自動調節、主軸轉速可調、繞線圈數可調等多功能組合設備?？筛郊幼詣幽砭€功能，也可以按客戶要求擴展其他功能。 |
